Una barriera di stagno tra l'acqua potabile e il piombo dell'ottone. Documentata lotto per lotto, con riferimento al D.M. 174/2004 e, quando richiesto, all'Arrêté Étamage 2018.
Produttori di raccorderia
Capacità a rotobarile
Tempi di pre-serie
01 / Il problema
L'ottone CW617N (commercialmente OT58), la lega standard per raccordi a compressione, valvole e collettori, contiene circa il 2% di piombo (1,6-2,5%) per garantire la lavorabilità a macchina. È un compromesso tecnologico che dura da decenni: senza piombo, l'ottone è difficile da forare, filettare, stampare a caldo.
A contatto prolungato con l'acqua potabile, soprattutto se acida, povera di sali o ossigenata, il piombo viene rilasciato per cessione superficiale. In parallelo, su alcune leghe, lo zinco migra in modo selettivo dando luogo alla dezincificazione. Sono due fenomeni distinti, entrambi documentati dalla normativa europea da oltre vent'anni.
La Direttiva (UE) 2020/2184 sulla qualità delle acque destinate al consumo umano fissa il limite del piombo a 10 µg/L oggi. Dal 2036 scenderà a 5 µg/L. Per i produttori di raccorderia diventa quindi essenziale documentare la barriera funzionale tra lega e acqua, lotto per lotto.
⌁ Soglia UE del piombo
Il limite del piombo nell'acqua potabile in UE dal 2036.
Era 25 µg/L nel 1998. Una riduzione dell'80% in poco meno di quarant'anni.
Evoluzione storica · µg/L
La stagnatura elettrolitica risolve il problema fisicamente. Lo stagno puro, atossico e da sempre usato per il rivestimento interno delle lattine alimentari, viene depositato sulla superficie del raccordo formando una barriera continua. Il contatto diretto tra acqua e ottone viene ridotto tramite una barriera metallica continua.
02 / Normativa
Più di 15 produttori italiani di raccorderia ci affidano la stagnatura. Esportano in tutta Europa, talvolta oltreoceano: ogni mercato ha la sua normativa di riferimento, la nostra documentazione di processo le copre tutte.
Decreto del Ministero della Salute italiano che disciplina i requisiti di idoneità dei materiali e degli oggetti utilizzati negli impianti fissi a contatto con l'acqua destinata al consumo umano.
Direttiva europea sulla qualità delle acque destinate al consumo umano. Fissa i parametri chimici, microbiologici e il regime di abbassamento progressivo del limite del piombo da 10 a 5 µg/L entro il 2036.
Decreto francese che definisce la composizione chimica ammessa per lo stagno utilizzato nella stagnatura di componenti destinati al contatto con acqua potabile, fissando limiti molto stringenti per piombo, antimonio, arsenico e cadmio.
Foglio di lavoro tecnico DVGW per valutare la crescita microbiologica su materiali organici o con componenti organiche a contatto con acqua potabile. Riferimento principale per il mercato tedesco.
Norma europea che definisce il metodo standard per la valutazione dell'influenza dei materiali metallici sulla qualità dell'acqua potabile, mediante test rig dinamico con cicli alternati di flusso e stagnazione che simulano un sistema di distribuzione domestica.
Schema condiviso da Germania, Francia, Paesi Bassi, Regno Unito e Danimarca che pubblica una lista positiva delle leghe metalliche accettate per il contatto con acqua potabile in queste giurisdizioni.
Standard nordamericano sui componenti dei sistemi idrici potabili e i loro effetti sulla salute. Riferimento principale per chi esporta raccorderia negli Stati Uniti.
03 / Processo
La stagnatura per uso idrosanitario non è una semplice deposizione di stagno sull'ottone. Tra il metallo base e lo strato funzionale viene interposto un sottostrato di rame.
Lo stagno aderisce meglio al rame che all'ottone. Porosità ridotta.
Ostacola la migrazione di zinco e piombo dall'ottone verso lo strato superiore.
Il rame è duttile e assorbe le micro-tensioni del montaggio meccanico.
Sezione del rivestimento
valori tipici
Spessore Sn tipico
Purezza Sn
Tracciabilità
Spessori indicativi. I valori effettivi vengono concordati con il cliente in funzione delle specifiche del componente, della vita di servizio attesa e del profilo dell'acqua di contatto.
04 / Il metodo
Condivisa solo con altri trattamenti compatibili. I bagni di rame e stagno mantengono parametri stabili nel tempo: composizione, temperatura, densità di corrente. Per il cliente significa ripetibilità tra lotti: il parametro più difficile da garantire in galvanica industriale.
02 · Capacità giornaliera
Sufficiente per servire i principali produttori italiani di raccorderia. Tempi di pre-serie tipici: 5-10 giorni lavorativi, modulabili su volumi e priorità.
Per ogni ciclo: durata permanenza, corrente applicata, temperatura, operatore.
Spessore (FischerScope XRF) · Aderenza (UNI EN ISO 2819) · Purezza materie prime (Arrêté Étamage 2018).
Analisi bagni e spessore in casa. Test di migrazione affidati a laboratorio terzo accreditato.
05 / Selezione del processo
La scelta dipende da più fattori. I principali sono il peso unitario (sotto i 150-200 grammi è in genere rotobarile), la geometria (cavità interne profonde e multi-via richiedono il telaio per garantire copertura uniforme) e la finitura superficiale ammessa dal capitolato: il contatto tra pezzi durante la rotazione del barile può lasciare micro ammaccature e, quando il cliente non li accetta, anche componenti piccoli passano al telaio. Per i nostri clienti idrosanitari la ripartizione tipica è circa 85% rotobarile, 15% statico.

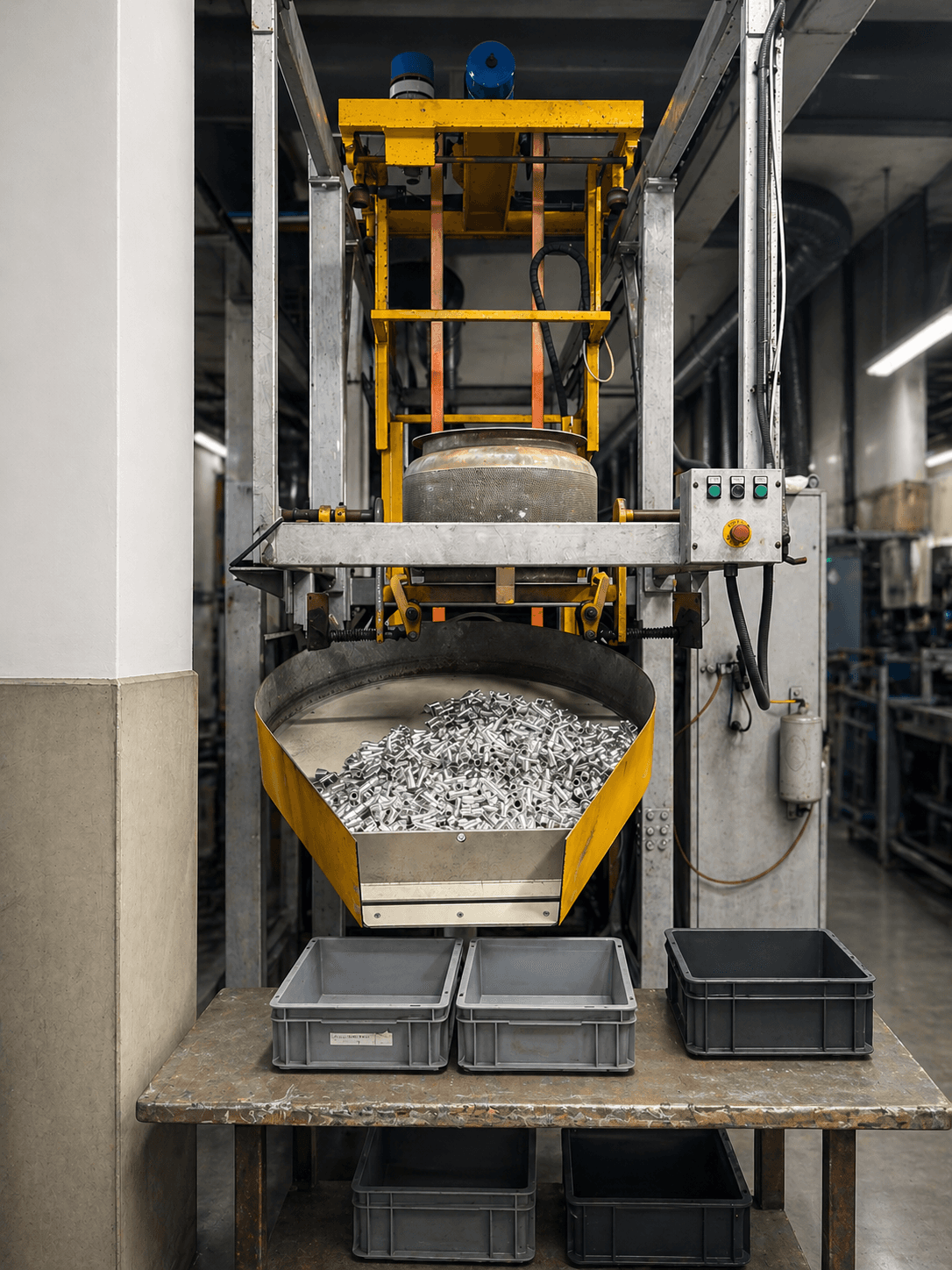

Volumi alti, geometrie compatte, costo competitivo.

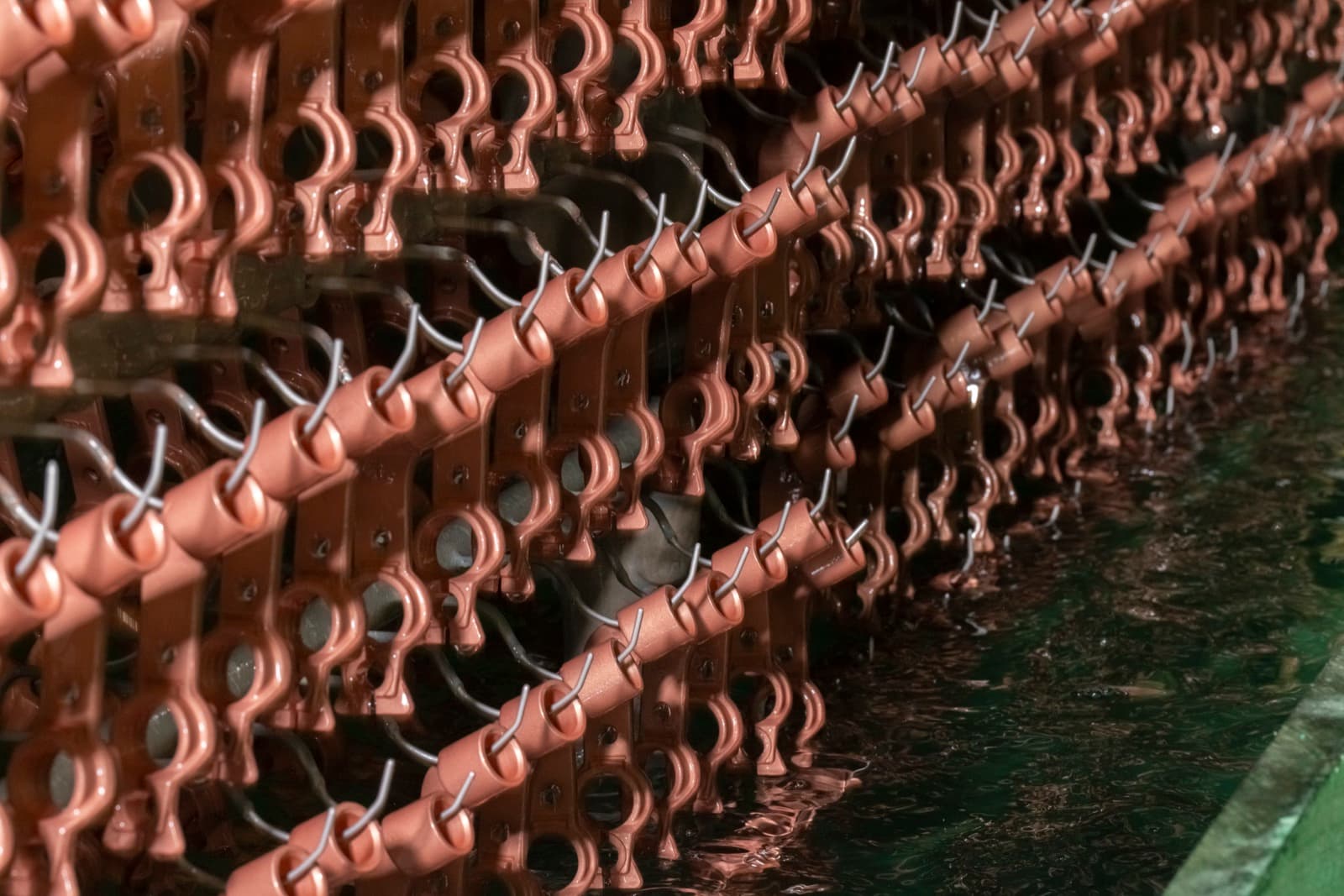

Pezzi grandi, geometrie complesse, finitura preservata.
06 / Componenti
Trattiamo per il settore idrosanitario diverse tipologie di componenti, su geometrie e diametri molto variabili. Una linea di processo dedicata, due tecniche complementari (rotobarile e statico) a seconda della geometria.

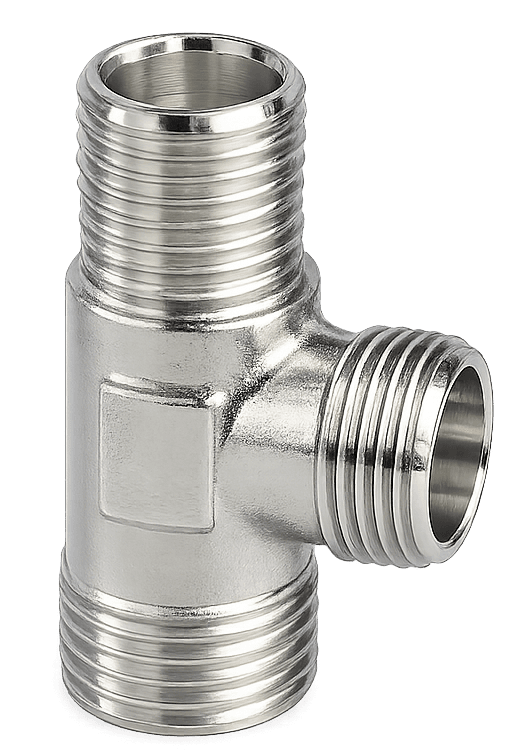

T a 3 vie maschio, filettatura gas BSPP. Diametri 1/8"–2".

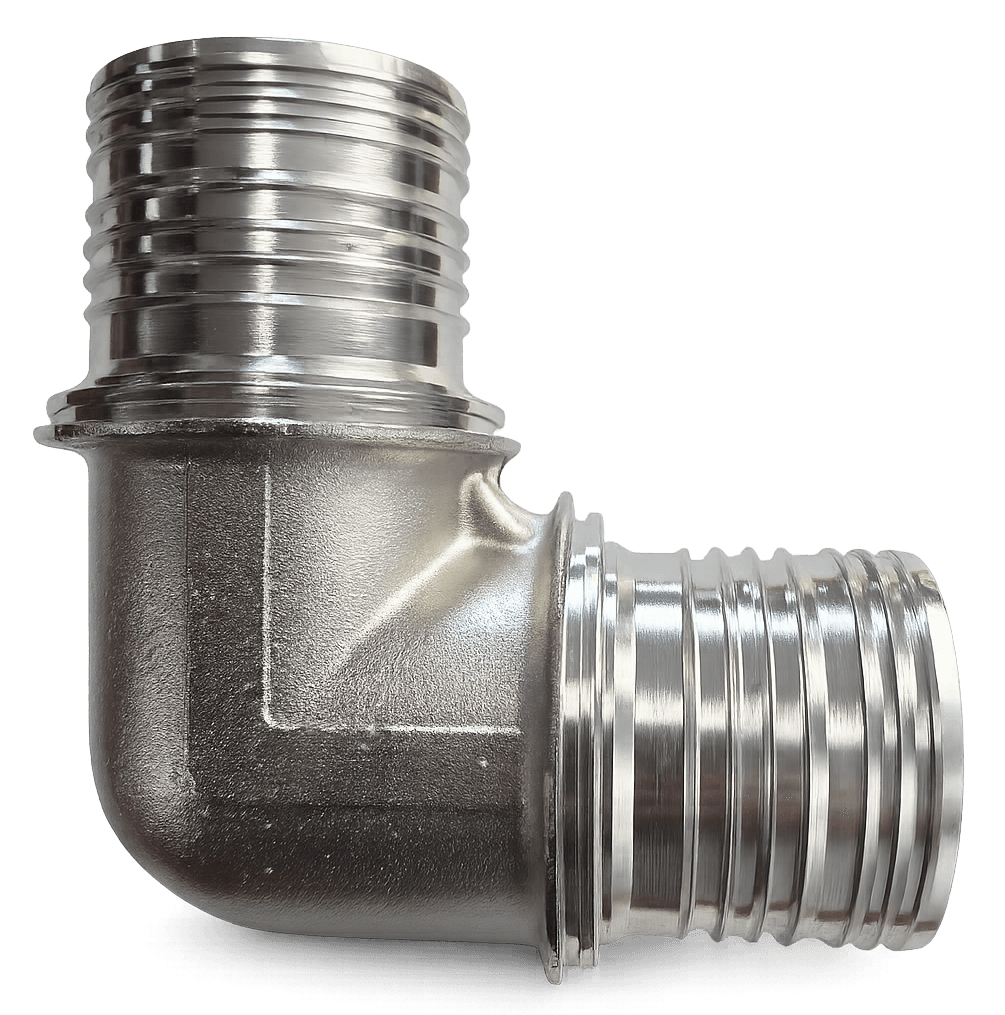

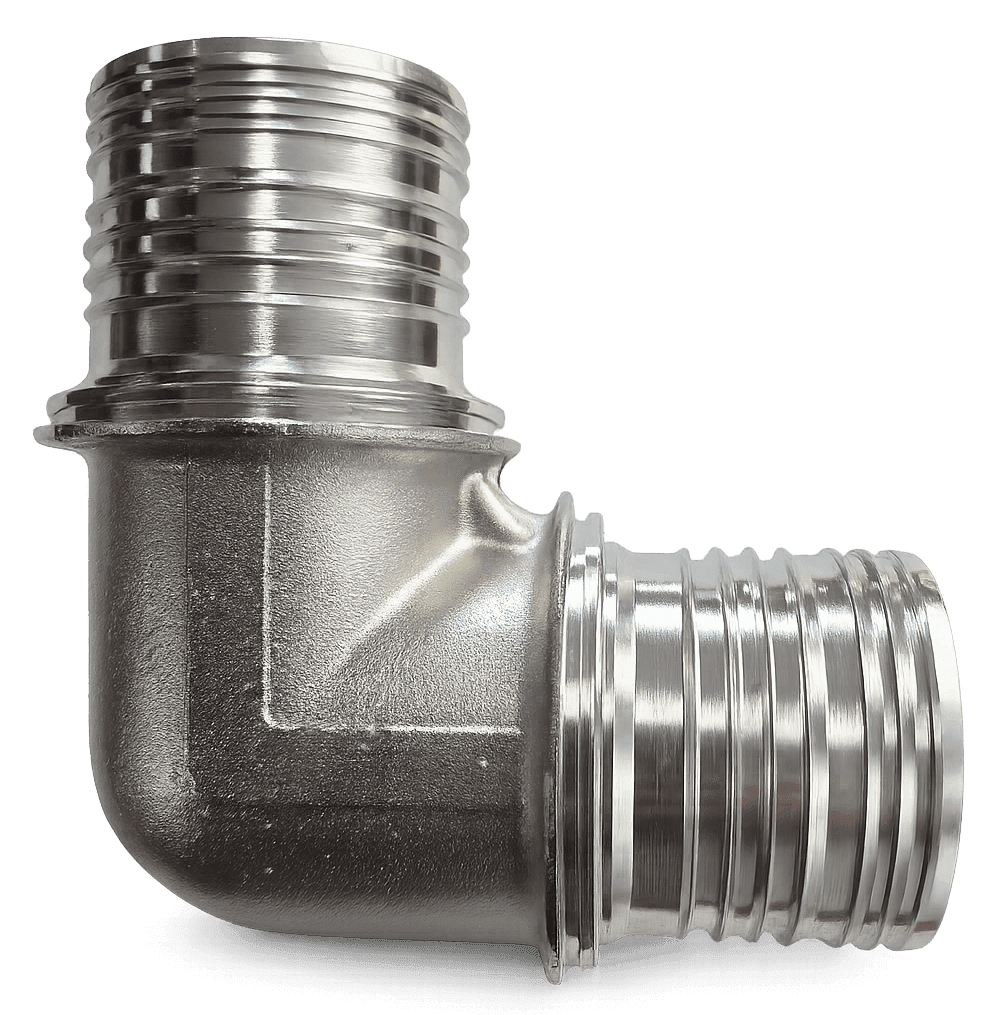

Gomito a 90° in ottone con doppio attacco maschio scanalato. Per impianti idrici.

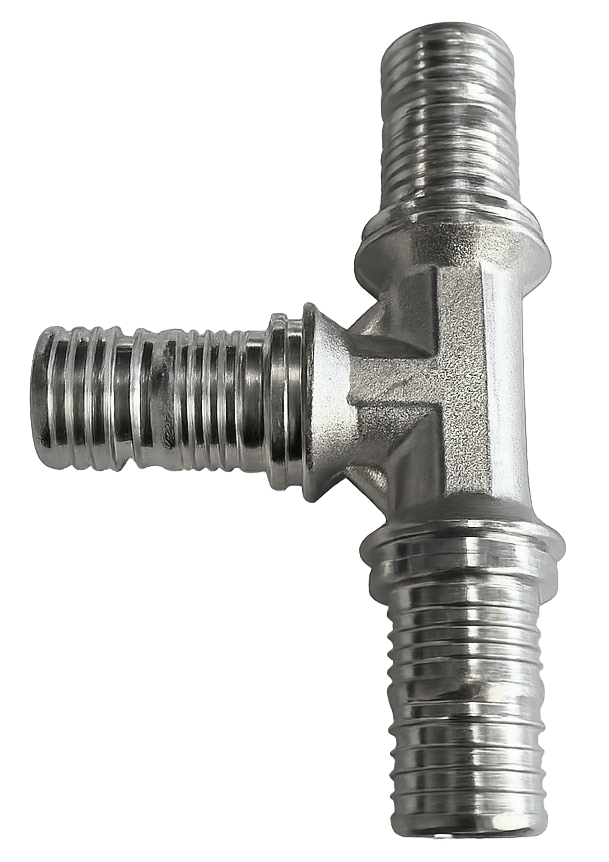

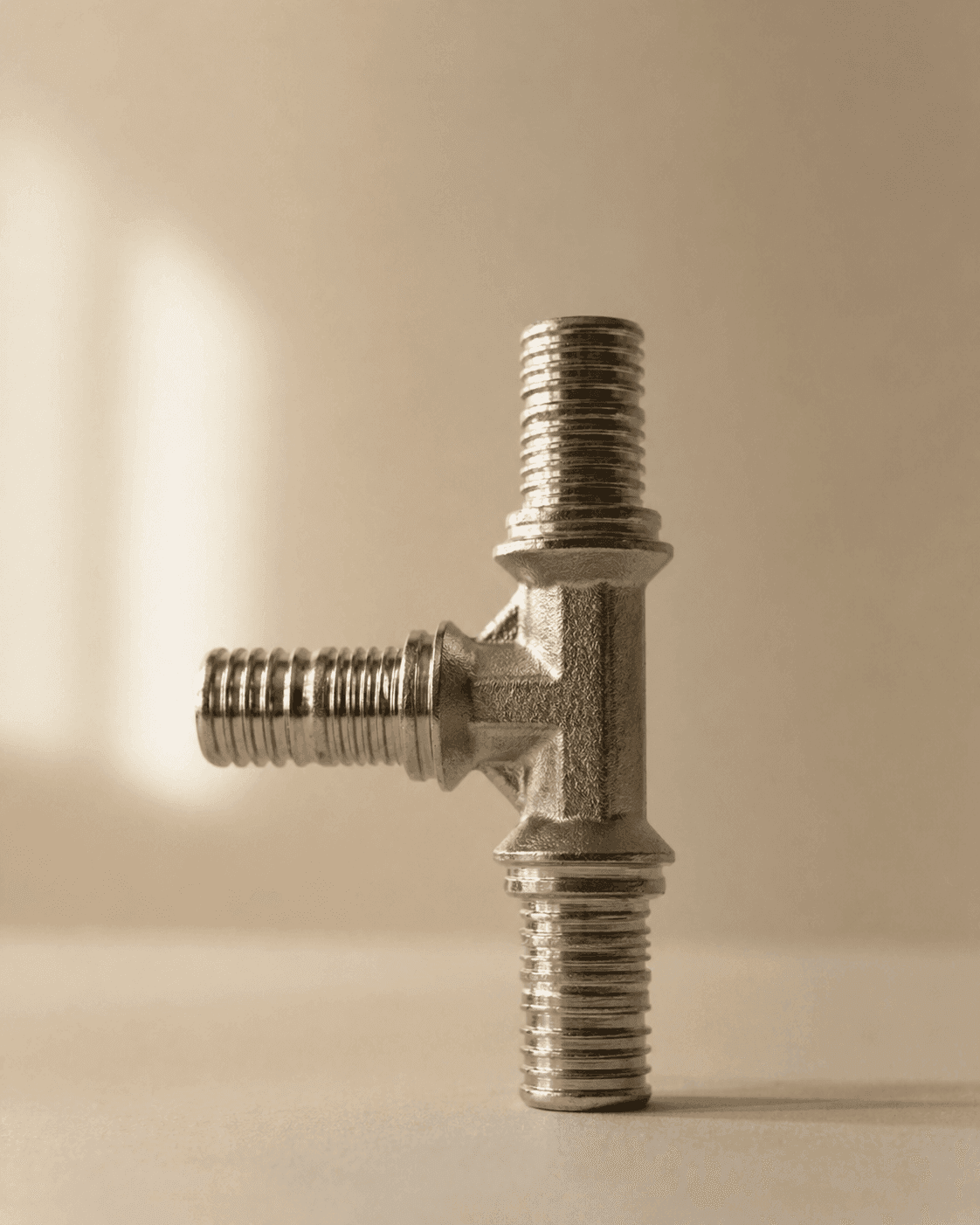

T a 3 vie per tubazioni multistrato press-fit. Geometria simmetrica, volumi medio-alti a rotobarile.

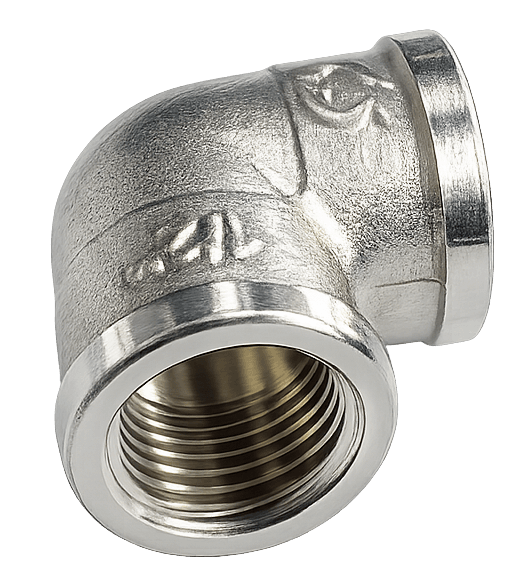

Gomito a 90° con filettatura femmina su entrambi i lati. Tipico per impianti domestici.

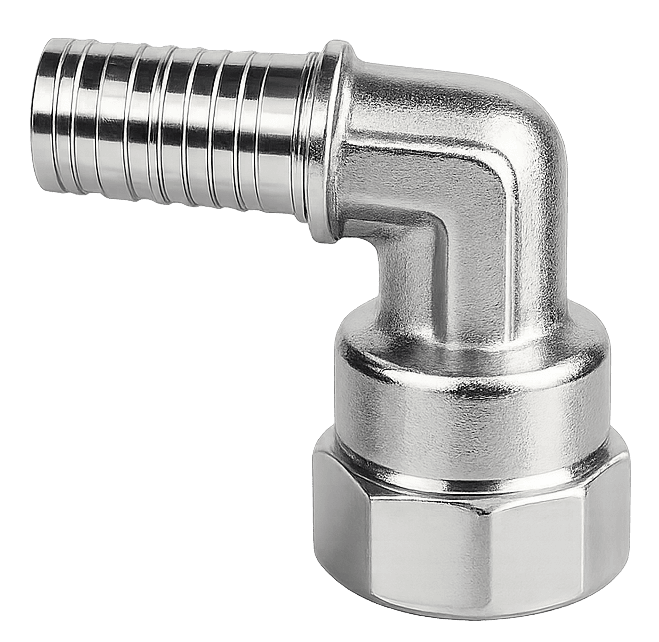

Gomito a 90° con un lato scanalato maschio e l'altro filettato femmina.
07 / Materiali base
L'ottone usato in raccorderia idrosanitaria si declina in tre famiglie principali, distinte essenzialmente dal contenuto di piombo. Lo standard di mercato resta l'OT58/CW617N, con circa il 2% di piombo per garantire la lavorabilità a macchina. Con il limite UE in calo verso 5 µg/L entro il 2036, alcuni produttori stanno qualificando alternative come gli ottoni antidezincificanti (DZR), che mantengono il piombo per la lavorabilità ma resistono alla dezincificazione grazie all'arsenico, e le leghe low-lead a base di silicio, che riducono drasticamente anche il piombo.
CW617N
La lega che troviamo sulla maggior parte della raccorderia idrosanitaria che ci arriva. Il piombo serve alla lavorabilità a macchina: senza, l'ottone è difficile da forare e filettare a costi industriali.
CW602N
Mantiene un contenuto di piombo simile all'OT58 (~2%), ma una piccola aggiunta di arsenico (0,08-0,15%) inibisce la dezincificazione. Già richiesta su alcuni mercati con normative più restrittive sulle acque aggressive (Germania, Regno Unito, Francia).
es. CuZn21Si3P
Il silicio (≈3%) sostituisce il piombo come elemento per la lavorabilità e fornisce anche resistenza alla dezincificazione. I primi produttori la stanno testando in vista del limite UE 5 µg/L del 2036. Trattata su volumi pre-serie per i clienti che vogliono essere pronti.
08 / Domande frequenti
Le geometrie con cavità interne profonde richiedono un approccio specifico. Su questi componenti la copertura interna dipende dalla circolazione dell'elettrolita all'interno della cavità durante la fase elettrolitica. Lavoriamo questi pezzi esclusivamente a telaio statico, con orientamenti studiati per ogni geometria.
Disegno (.dwg / .step / .pdf), lega di partenza, volumi previsti. Pre-serie in 5-10 giorni lavorativi.
