Supergalvanica vergoldet galvanisch im Lohnauftrag nach den vier Normen, die auf Zeichnungen von Steckverbindern, elektrischen Kontakten und elektronischen Bauteilen am häufigsten stehen. Wir decken alle Schichtdickenklassen dieser Normen ab, und jedes Los erhält ein Konformitätszeugnis.
Abgedeckte Normen
Abgedeckte MIL- und ASTM-Klassen
Mindestschichtdicken der Klassen
01 / Die Normen
Die Spezifikation des US-Verteidigungsministeriums für galvanische Vergoldung. Die MIL‑DTL‑45204 hat die MIL‑G‑45204 ersetzt, die viele Zeichnungen und Lastenhefte noch nennen: Wir arbeiten nach beiden. Die Schichtdicke ist in acht Klassen von 00 bis 6 festgelegt.
Norm öffnenDie amerikanische Spezifikation für technische Vergoldung, von elektrischen Kontakten bis zu elektronischen Bauteilen. Die Schichtdicke wird über Klassen gewählt, die jeweils nach ihrer Mindestschichtdicke in Mikrometern benannt sind; die Norm schreibt Schichtdicken- und Haftfestigkeitsprüfungen vor.
Norm öffnenDie internationale Norm für galvanische Überzüge aus Gold und Goldlegierungen, in Europa und Italien als UNI EN ISO 27874 übernommen. Sie legt fest, wie der Überzug auf der Zeichnung angegeben wird, welche Mindestschichtdicke auf den wesentlichen Flächen gilt und mit welchen Verfahren Schichtdicke und Haftfestigkeit geprüft werden.
Norm öffnenDie Luftfahrt-Werkstoffspezifikation von SAE International für die galvanische Vergoldung von Kontakten und elektrischen Teilen. Sie legt die Anforderungen an die Schicht und die Prüfungen für die Abnahme der Lose fest.
Norm öffnen02 / Wie man eine Normangabe liest
Auf der Zeichnung wird die Vergoldung mit wenigen Kürzeln angegeben: die Norm und, bei MIL‑DTL‑45204 und ASTM B488, der Type für die Goldreinheit, der Grade (Code bei ASTM) für die Härte und die Class für die Schichtdicke. Die drei folgenden Abschnitte erklären, wie die Normen jede der drei Größen einteilen.
Beispiel einer Normangabe
ASTM B488Type IICode CClass 1,25
Zur Veranschaulichung aufgebaute Angabe in der bei ASTM B488 üblichen Form: kein Zitat aus der Norm. Die MIL-DTL-45204 folgt derselben Logik mit Type, Grade und Class.
03 / Schichtdickenklassen
Die Normen schreiben keine einheitliche Schichtdicke vor: Der Konstrukteur wählt sie je nach Anwendung. Zwei Normen drücken sie als Klasse aus, zwei schreiben sie auf die Zeichnung oder in die Bestellung. Im Folgenden, wie jede Norm sie angibt.
Die Schichtdicken sind Mindestwerte, gemessen auf den wesentlichen Flächen, wie von der Norm definiert oder auf der Zeichnung angegeben.
Die Norm gibt die Mindestschichtdicken in Zoll an: Die Mikrometer sind die Umrechnung. Die MIL‑G‑45204 hat dieselben Klassen.
Gemeinsame Achse in Mikrometern, logarithmische Skala
04 / Reinheit und Härte
Neben der Schichtdicke teilen MIL‑DTL‑45204 und ASTM B488 den Überzug nach Goldreinheit und Härte ein, mit derselben Skala: drei Typen und vier Grade. Nicht alle Kombinationen sind zulässig.
Wie bei der Schichtdicke ist es die Art, wie die Normen den Überzug einteilen: Typ und Grad wählt, wer das Teil konstruiert, und sie stehen in der Normangabe.
04.1
Der Type gibt den Mindestgoldgehalt des Überzugs in Prozent an.
Drei Reinheitstypen. Die Reihenfolge der Kürzel folgt nicht der Reinheit: Type III ist der reinste, Type II der am wenigsten reine. Die MIL‑G‑45204 hat dieselben Typen.
Gemeinsame Achse: Goldgehalt in Prozent, vom Mindestwert des Typs aufwärts
04.2
Der Grade, bei ASTM B488 Code genannt, gibt die Knoop-Härte des Überzugs in vier Bereichen an: von A, dem weichsten, bis D, dem härtesten.
Vier Grade der Knoop-Härte. Nennt die Bestellung keinen Grade, weist die Norm dem Type I den Grade A und dem Type II den Grade C zu.
Gemeinsame Achse: Knoop-Härte; Bereich D ist nach oben offen
04.3
Reinheit und Härte lassen sich nicht beliebig kombinieren: Jeder Type lässt nur bestimmte Grade zu. MIL‑DTL‑45204 und ASTM B488 lassen dieselben Kombinationen zu.
| Type (Gold, Mindestgehalt) | Grade / Code (Knoop-Härte) | |||
|---|---|---|---|---|
| A≤ 90 | B91–129 | C130–200 | D> 200 | |
| Type I≥ 99,7 % | Zulässige Kombination. Grade, den die MIL‑DTL‑45204 zuweist, wenn die Bestellung keinen nennt | Zulässige Kombination | Zulässige Kombination | Nicht zulässig |
| Type II≥ 99,0 % | Nicht zulässig | Zulässige Kombination | Zulässige Kombination. Grade, den die MIL‑DTL‑45204 zuweist, wenn die Bestellung keinen nennt | Zulässige Kombination |
| Type III≥ 99,9 % | Zulässige Kombination | Nicht zulässig | Nicht zulässig | Nicht zulässig |
05 / Das Verfahren
Schichtaufbau
Klasse oder Wert der Zeichnung
Wir vergolden auf einer Nickel-Zwischenschicht. Auf Kupfer, Messing und Kupferlegierungen liegt unter dem Gold immer Nickel: Es wirkt als Sperrschicht zwischen Grundwerkstoff und Gold.
Gestell
Teile einzeln aufgehängt
Trommel
Kleinteile als Schüttgut
Wir vergolden im Gestell und in der Trommel, Letzteres für Kleinteile. Typische Anwendungen sind Steckverbinder, elektrische Kontakte, Schleifringe und elektronische Bauteile.
06 / Prüfungen an der Schicht
Wir prüfen die Schicht mit den Verfahren, die die Normen vorsehen.

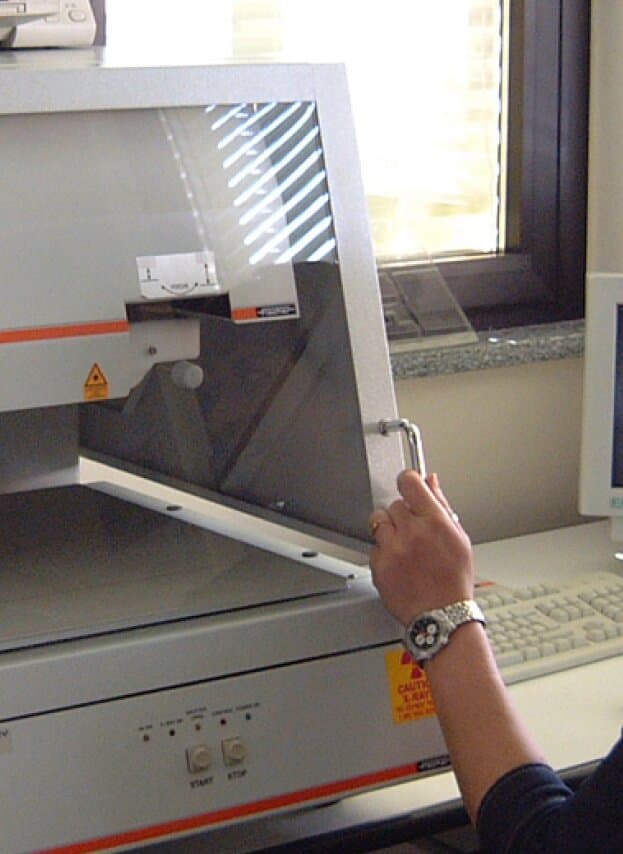

Gemessen mit Röntgenfluoreszenz (RFA), einem zerstörungsfreien Verfahren.
XRF
Mit den Verfahren der Normen, darunter:
Biegeprüfung
Ritzprüfung
Wärmeprüfung
das Teil wird erhitzt und anschließend auf abgehobene Schicht kontrolliert
07 / Das Zeugnis
Jede Lieferung erhält ein Konformitätszeugnis mit:
Die Konformität des Loses mit der geforderten Norm
Das Ergebnis der Haftfestigkeitsprüfung
Die Schichtdickenmessungen des Loses
08 / So erhalten Sie ein Angebot
Für ein Angebot brauchen wir drei Angaben:
Mit den wesentlichen Flächen, falls angegeben.
Wie auf der Zeichnung, mit der Klasse oder der geforderten Schichtdicke.
Auch als Richtwert.
FAQ
Ja. Die MIL‑DTL‑45204 hat die MIL‑G‑45204 ersetzt, aber viele Zeichnungen tragen noch die alte Bezeichnung: Wir arbeiten nach beiden. Übernehmen Sie in die Bestellung einfach die Normangabe von der Zeichnung.
In der MIL‑DTL‑45204 und der ASTM B488 ist der Type die Mindestreinheit des Golds (I ≥ 99,7 %, II ≥ 99,0 %, III ≥ 99,9 %), der Grade, bei ASTM Code, die Knoop-Härte (A ≤ 90, B 91–129, C 130–200, D über 200) und die Class die Mindestschichtdicke. Nicht alle Kombinationen sind zulässig: Type I geht mit A, B oder C, Type II mit B, C oder D, Type III nur mit A.
Alle Klassen der Normen: bei der MIL‑DTL‑45204 von Klasse 00 (0,51 µm) bis Klasse 6 (38,1 µm), bei der ASTM B488 alle Klassen von 0,25 bis 5 µm. Die Schichtdicke jedes Loses wird mit Röntgenfluoreszenz gemessen und im Zeugnis angegeben.
Wir vergolden auf einer Nickel-Zwischenschicht. Auf Kupfer, Messing und Kupferlegierungen ist Nickel immer vorhanden: Es wirkt als Sperrschicht zwischen Grundwerkstoff und Gold.
Die Verfahren der Normen, darunter Biegeprüfung, Ritzprüfung und Wärmeprüfung. Das Ergebnis steht im Zeugnis des Loses.
Die Konformität des Loses mit der geforderten Norm, das Ergebnis der Haftfestigkeitsprüfung und die Schichtdickenmessungen des Loses.
Die Zeichnung des Teils, die Normangabe mit der Klasse oder der geforderten Schichtdicke sowie die Menge. Sie können uns alles über die Kontaktseite senden.
